Interlock Alcatraz per valvole e trappole di lancio
Negli impianti petroliferi, petrolchimici e di stoccaggio carburanti, dove ogni operazione deve proteggere persone e processi e garantire continuità produttiva, la gestione sicura delle valvole è fondamentale.
Con un'esperienza di oltre cinquant'anni nel settore, forniamo sistemi di interblocco affidabili, affiancando i clienti con consulenza tecnica dedicata per individuare la soluzione adatta a ogni impianto.
Negli impianti industriali, anche un piccolo errore può provocare incidenti gravi. Le manovre sulle valvole sono particolarmente critiche: un'apertura o chiusura fuori sequenza può mettere a rischio persone e processi.
Per evitare questi pericoli esistono i sistemi di interlock per valvole, che guidano l'operatore attraverso una sequenza definita e consentono di procedere solo quando la valvola è nella posizione corretta. Ogni interlock utilizza chiavi univoche, che bloccano la valvola nelle condizioni previste.
Applicazioni
I nostri sistemi di interlock meccanici ed elettromeccanici sono utilizzati in numerose applicazioni, per la maggior parte nei settori petrolifero, chimico e di stoccaggio, dove garantiscono un ambiente lavorativo sicuro durante le operazioni quotidiane, le attività di manutenzione e le chiusure d'impianto programmate.
Esempi di applicazioni frequenti sono la messa in sicurezza del controllo di flusso, delle valvole PSV e delle trappole di lancio.
Esistono comunque altre applicazioni in numerosi altri settori. La configurazione del sistema varia in base alla logica operativa di ogni impianto: per individuare la soluzione necessaria, è essenziale conoscere la sequenza logica richiesta.
Il nostro team vi assiste in tutte le fasi, dalla valutazione tecnica della sequenza operativa necessaria, alla definizione del sistema e fornitura, fino all'installazione, assicurando un sistema completo e perfettamente integrato.
Controllo di flusso
In molti settori industriali, per soddisfare le esigenze di processo, si deve mantenere sempre il controllo su quali prodotti debbano fluire attraverso i diversi sistemi, nei corretti dosaggi e in determinati intervalli di tempo.
In questo contesto, gli interlock svolgono un ruolo chiave, consentendo di regolare e monitorare la posizione di tutte le valvole coinvolte nel processo, mantenendo il flusso del prodotto verso altri dispositivi come pompe o reattori. Viene quindi garantito che la sequenza di funzionamento delle valvole e delle componenti correlate segua sempre un percorso prestabilito e non modificabile.
Esempi di applicazioni includono l'isolamento per la manutenzione delle apparecchiature, la gestione dei livelli di pressione e del dosaggio richiesto, nonché il corretto funzionamento delle valvole durante l'uso delle pompe

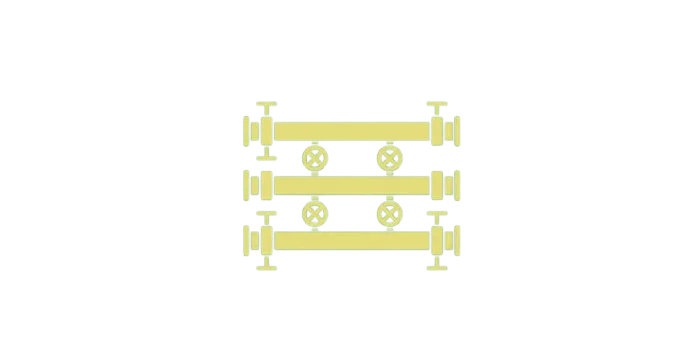

Valvole di sicurezza PSV
Molti impianti moderni sono dotati di sistemi di sfiato di riserva che consentono di continuare la produzione anche durante le attività di manutenzione.
Le procedure per la manutenzione di questi sistemi negli impianti in funzione, che siano onshore o offshore, richiedono molta attenzione, perché un'apertura verso lo scarico deve essere mantenuta in ogni momento.
Sistemi PSV gemelli o multipli solitamente prevedono l'installazione di valvole di isolamento su entrambi i lati di ciascuna valvola di sicurezza: è imperativo che le valvole di isolamento della valvola di sicurezza vengano aperte prima che le valvole di isolamento delle valvole di sicurezza in manutenzione vengano chiuse. La questione diventa ancora più delicata quando le valvole di sicurezza e di isolamento sono distanti tra loro.
Gli interlock Alcatraz per i sistemi PSV assicurano che l'intero processo venga eseguito seguendo una sequenza sicura, eliminando il rischio di errore e prevenendo i possibili pericoli per il personale e l'impianto.

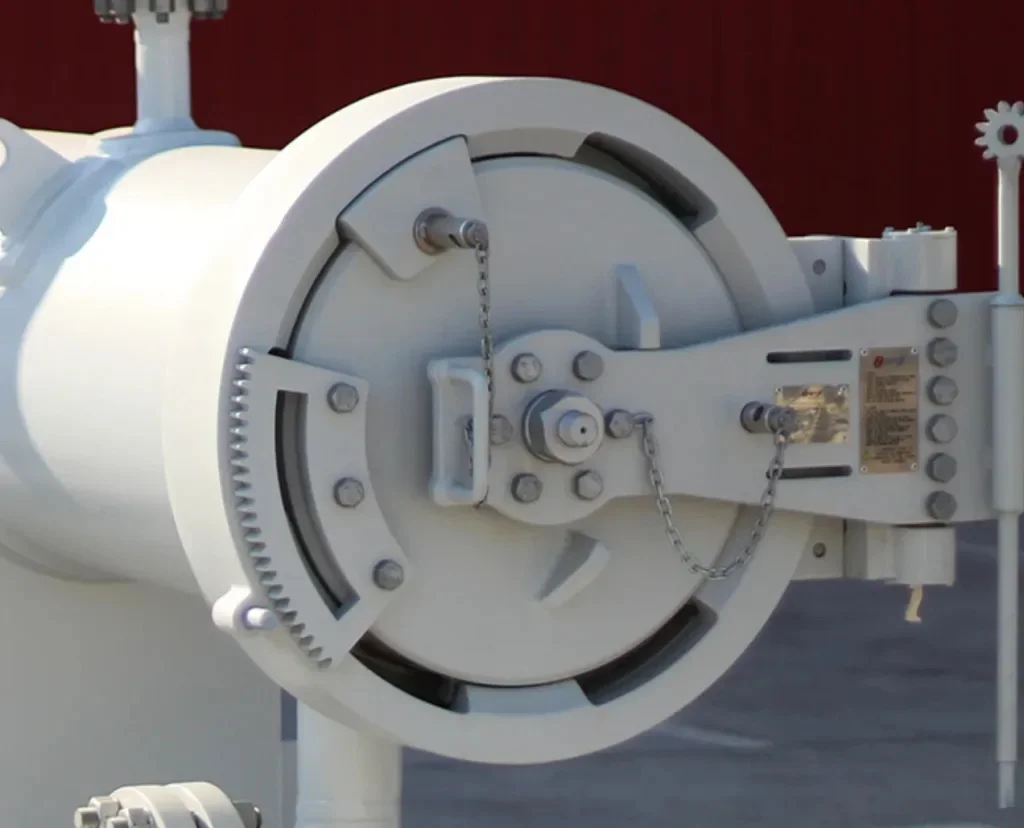

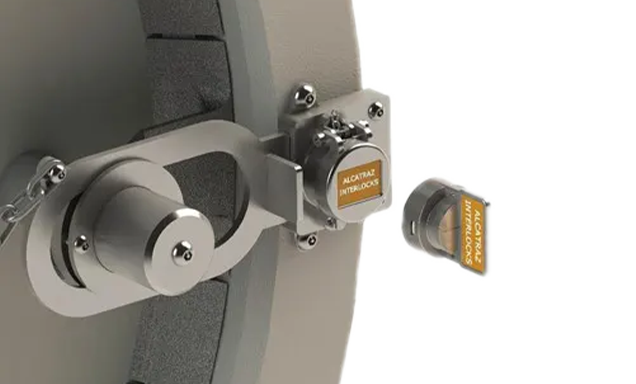

Trappole di lancio
Il processo di lancio e ricezione dei pig può risultare pericoloso se non eseguito seguendo la sequenza corretta: è quindi necessario installare un sistema di sicurezza volto a controllarlo.
La funzione degli interlock è di garantire che la sequenza delle operazioni sulle valvole e le chiusure venga sempre eseguita secondo la logica predefinita, unica e non modificabile, che permette di prevenire aperture accidentali delle trappole di lancio o ricezione in pressione.
Gli interlock Alcatraz offrono diversi vantaggi per le trappole di lancio: funzionano anche in condizioni climatiche estreme, prevengono lo sporco e la contaminazione, sono facili da azionare con i guanti, possono essere installati in spazi ristretti e sono progettati per resistere alle vibrazioni senza allentarsi, soddisfacendo elevati standard di sicurezza e affidabilità.
Serbatoi di stoccaggio
La crescente esigenza di spazio di stoccaggio nei serbatoi esercita una forte pressione sulle strutture esistenti, aumentando la necessità di un utilizzo efficiente e senza interruzioni.
Con gli interlock Alcatraz, supportiamo e garantiamo il corretto impiego delle valvole, con un'attenzione particolare alla prevenzione della contaminazione dei prodotti, allo scarico accidentale in serbatoi errati e al trasferimento dei prodotti dalle cisterne alle navi o ai camion secondo un corretto allineamento delle tubazioni.
Soluzione
L'installazione di interlock Alcatraz fornisce un primo livello di protezione, impedendo che le valvole possano essere manovrate secondo sequenze errate.
Key cabinet: un livello di sicurezza aggiuntivo
Il secondo livello di sicurezza è raggiunto ricevendo un feedback diretto sul posizionamento delle valvole, tramite l'installazione del key cabinet nel parco serbatoi, al di fuori dell'area dell'impianto, nella banchina di carico o nella sala controllo.
Dal momento che esistono numerosi allineamenti possibili, insieme ai clienti valutiamo il sistema adatto: solamente quando il key cabinet presenta il corretto allineamento delle chiavi, il trasferimento del prodotto può avere inizio.
